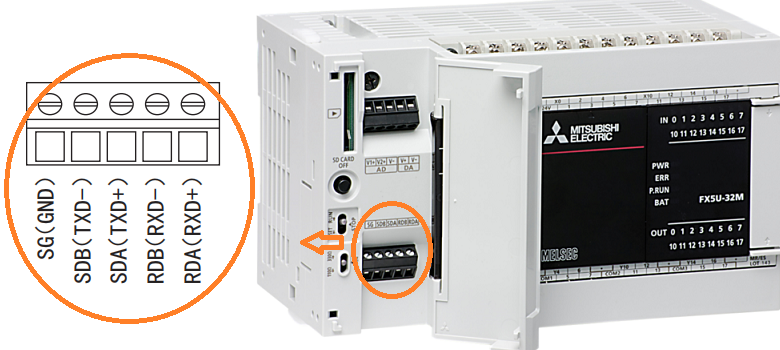

三菱FX5U内置的RS-485接口为什么经常烧坏，我们可以通过以下几点详细说明：

一．外部接线错误：

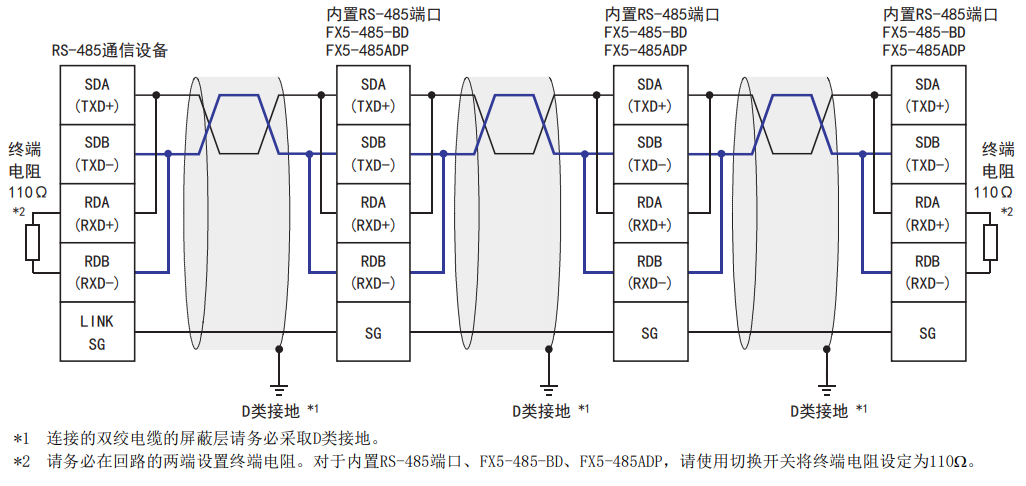

(1) 正确接线：

    SG与SG相连，屏蔽层采取D类接地（D类接地：接地电阻100Ω以下，电器外壳接地相对电压300V以下）。

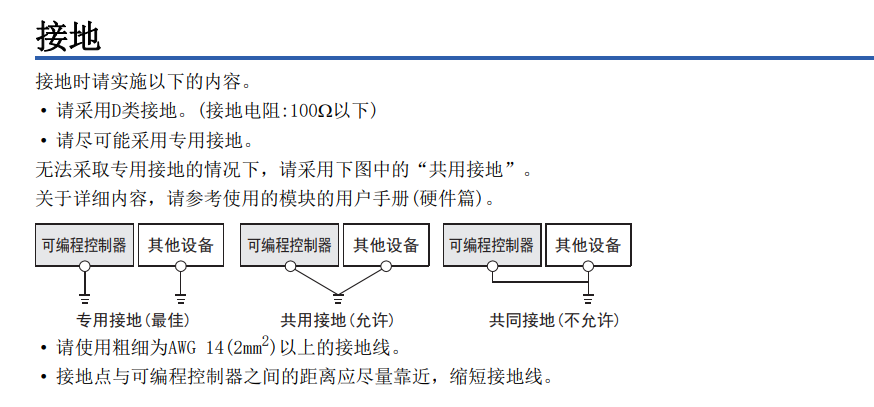

注：若无法采取专用接地(例如：D类接地等)，采用下图的“共用接地”。

错误1：SG反接或错接

SG引脚与RS-485接口其他端子反接或与其他电源、地线(D类接地)等不当连接，可能导致SG引脚承受过大的电流或电压，从而损坏。

错误2：SG未接

如果不接SG引脚，电路将无法形成完整的回路，导致电路无法正常工作；无法将干扰信号导入大地减少电磁干扰（EMI）和射频干扰（RFI）对电路的影响；无法将雷电冲击或静电放电等这些过电压导入大地；

错误3：SG与PE相连

SG引脚主要用于提供电流回流的路径，而PE则主要用于安全保护；SG引脚通常处理的是设备内部的低电压和低电流信号。而PE线则可能面临更高的电压和电流；SG引脚和PE线的处理需要考虑电磁兼容性，如果SG引脚直接接到PE线上，可能会破坏设备的电磁屏蔽效果，导致电磁泄漏或电磁干扰增加。

二．用户对SG引脚理解有误：

有些用户可能误将SG引脚视为交流电源的地线或其他用途（SG为直流电源负极），当系统存在漏电或其他问题时，可能导致SG引脚承受异常的电压或电流。

三．外部异常干扰：

在RS-485通信中，如果外部存在强烈的干扰，这些干扰信号可能通过RS-485线缆进入PLC，并在SG引脚上产生异常的电压或电流，导致CPU控制板烧坏。

解决建议：

一．确保正确接线

严格按照PLC的接线规范进行接线，SG只能与SG相连，不能反接，未接或接PE。

二．加强防护措施

在RS-485通信线路上加入防雷、防静电等防护措施，减少外部干扰对SG引脚的影响。

三．选用高质量产品

选择质量可靠、经过严格测试的PLC产品，以及与之匹配的RS-485通信设备和线缆。

四．加强维护和管理

定期对PLC进行维护和检查，及时发现和解决问题。同时，加强对操作人员的培训和管理，避免人为因素对SG引脚造成损坏。
