三菱L系列L60RD8-CM 8通道测温电阻输入模块

三菱L系列L60RD8-CM 8通道测温电阻输入模块
编号：L60RD8-CM
类别：三菱PLC-L系列
评价：( 0 ) 条
点击：21588

三菱L系列L60RD8-CM 8通道测温电阻输入模块参数说明：海蓝机电专业经营：三菱PLC、三菱伺服电机、三菱变频器、三菱触摸屏等工控自动化产品的批发和代理。同时提供机器人视觉、自动化开发、上位机软件、机电设备维修等技术服务。电话：0755-88356296（10线）吴经理：13823726967 。

产品介绍

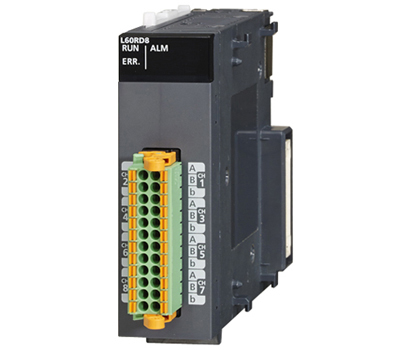

三菱L系列L60RD8-CM 8通道测温电阻输入模块参数说明：

8通道，测温电阻(Pt100，JPt100，Pt1000，Pt50，Pt10，Ni100，Ni120，Ni500，Cu100，Cu50)输入模块，转换速度40ms/通道，24点弹簧夹接线端子。

三菱L系列8通道测温电阻输入模块L60RD8-CM产品规格说明

[通道数] 8通道
[输出]
. 温度转换值：-3280~15620
. 定标值：-32768~32767
[可用RTD] Pt100,JPt100,Ni100,Pt50

[测量温度范围]
. Pt100：摄氏 -20~120℃，-200~850℃, 华氏 -4~248℉，-328~1562℉
. JPt100：摄氏 -20~120℃，-200~600℃，华氏 -4~248℉，-328~1112℉
. Pt1000：摄氏 -200~850℃，华氏 -328~1562℉
. Pt50：摄氏 -200~650℃，华氏 -328~1202℉
. Ni100：摄氏 -60~250℃，华氏 -76~482℉
. Ni120：摄氏 -60~250℃，华氏 -76~482℉
. Ni500：摄氏 -60~250℃，华氏 -76~482℉
. Cu100：摄氏 -180~200℃，华氏 -292~392℉
. Cu50：摄氏 -180~200℃，华氏 -292~392℉

[温度检测输出电流]
. 1mA：Pt100，JPt100，Pt50，Ni100，Ni120，Cu100，Cu50
. 100µA：Pt1000，Ni500
[解析度] 0.1℃

[转换精度]
. Pt100
-200~850℃：指示温度*±0.3%或±0.8℃较大者(周围温度25±5℃),指示温度*±0.8%或±2.7℃较大者(周围温度0~55℃)
-20~120℃：±0.6℃(周围温度25±5℃)，±2.0℃(周围温度：0~55℃)
-4~248℉：±1.1℉(周围温度25±5℃)，±3.6℉（周围温度：0~55℃）
-328~1562℉：指示温度*±0.3%或±1.5℉较大者(周围温度25±5℃),指示温度*±0.8%或±4.9℉较大者(周围温度0~55℃)

. JPt100
-20~120℃：±0.6℃(周围温度25±5℃)，±2.0℃(周围温度：0~55℃)
-4~248℉：±1.1℉(周围温度25±5℃)，±3.6℉(周围温度：0~55℃)
-200~600℃：指示温度×±0.3%或±0.8℃较大者(周围温度25±5℃)
指示温度×±0.8%或±2.7℃较大者(周围温度：0~55℃)
-328~1112℉：指示温度×±0.3%或±1.5℉较大者(周围温度25±5℃)
指示温度×±0.8%或±4.9℉较大者(周围温度：0~55℃)

. Pt100
-200~850℃：指示温度×±0.3%或±0.8℃较大者(周围温度25±5℃)
指示温度×±0.8%或±2.7℃较大者(周围温度：0~55℃)
-328~1562℉：指示温度×±0.3%或±1.5℉较大者(周围温度25±5℃)
指示温度×±0.8%或±4.9℉较大者(周围温度：0~55℃)

. Pt50
-200~650℃：指示温度×±0.3%或±0.8℃较大者(周围温度25±5℃)
指示温度×±0.8%或±4.1℃较大者(周围温度：0~55℃)
-328~1202℉：指示温度×±0.3%或±1.5℉较大者(周围温度25±5℃)
指示温度×±0.8%或±7.4℉较大者(周围温度：0~55℃)
