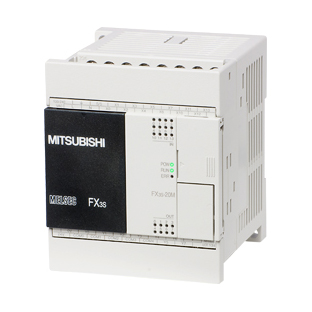

三菱PLC FX3S-10MR/DS替换FX1S-10MR-D；FX1S-10MR-D替换型号

FX3S-10MR/DS参数说明：DC电源、6点DC24V(漏源型)输入，4点继电器输出

三菱PLC FX3S-10MR/DS产品详细说明

 [电源规格]
  . 电源电压：DC24V
  . 电源电压允许范围：DC20.4~26.4V
  . 允许瞬时停电时间：对5ms以下的瞬时停电会继续运行
  . 电源保险丝：250V 16.A
  . 冲击电流：最大20A 1ms以下DC24V
  . 消耗功率：6W
 [输入规格]
  . 输入形式：漏源型
  . 输入的连接方式：固定式端子(M3螺丝)
  . 输入点数：6点
  . 输入信号电压DC20.4V~26.4V
  . 输入电阻：3.3KΩ
  . 输入信号电流7mADC24V
  . 输入ON电流4.5mA以上
  . 输入OFF电流1.5mA以下
  . 输入响应时间约10ms
  . 输入信号形式
    漏型：无电压触点输入或是NPN开电极品体管输入
    源型：无电压触点输入或是PNP开电极品体管输入
  . 回路绝缘：光耦绝缘
  . 输入动作表示：输入ON时LED灯亮
 [输出规格]
  . 输出类型继电器
  . 输出点数4点
  . 输出的连接方式：固定式端子(M3螺丝)
  . 外部电源DC30V以下、AC240V以下(不符合CE、UL、cUL规格时为AC250V以下)
  . 最大电阻负载2A1点
  . 最大感性负载80VA(符合U、cUL规格时为AC120V, 240V)
  . 最小负载：DC5V 2mA
  . 响应时间约10ms
  . 回路绝缘机械隔离
  . 动作表示继电器通电时面板上的LED灯亮
 [外形尺寸W*H*D] 60*49*90mm
 [重量] 0.22kg
