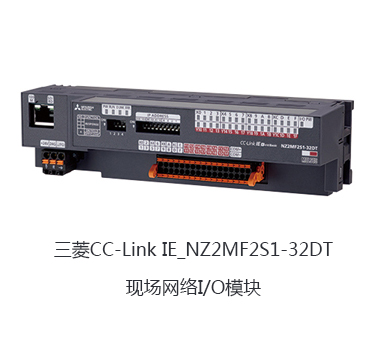

三菱CC-Link IE_NZ2MF2S1-32DT_现场网络I/O模块;NZ2MF2S1-32DT产品参数说明：

DC输入：16点，DC24V 6mA 响应时间0/0.2/1/1.5/5/10/20/70ms切换，16点1公共端，正公共端。

晶体管输出：16点 DC24V 0.5A/1点，4A/1公共端，响应时间1.5ms，16点1公共端，漏型1线式，弹簧夹接线端子。

三菱cc-link模块NZ2MF2S1-32DT端子排型复合模块
 [输入规格]
 . 输入形式：DC输入(正公共端)
 . 输入点数：16点
 . 额定输入电压：DC24V
 . 额定输入电流：约6mA
 . 使用电压范围：DC20.4~28.8V(波动率5%以内)
 . 最大同时输入点数：100%
 . ON电压/ON电流：DC15V以上/4mA以上
 . OFF电压/OFF电流：DC5V以下/1.7mA以下
 . 输入电阻：约3.8kΩ
 . 响应时间：0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
 . 公共端方式：16点1公共端(端子排型1线式)
 . 绝缘方式：光耦合器绝缘

 [输出规格]
 . 输出形式：晶体管输出(漏型)
 . 输出点数：16点
 . 绝缘方式：光耦合器绝缘
 . 额定负荷电压：DC24V
 . 使用负荷电压范围：DC20.4~28.8V(波动率5%以内)
 . 最大负荷电流：0.5A/1点 4A/1公共端
 . 最大突入电流：过载保护功能的电流限制
 . OFF时泄漏电流：0.1mA以下
 . ON时最大电压降：DC0.3V以下(TYP) 0.5A， DC0.6V(MAX.) 0.5A
 . 保护功能：过热、过负载保护功能

 . 响应时间:
   OFF->ON：0.5ms以下
   ON->OFF：1.5ms以下(电阻负荷)
 . 输出部分外部供给电源:
   电压：DC20.4~28.8V(波动率5%以内)
   电流：15mA以下(DC24V，1公共端)不包含外部负荷电流
 . 过电流抑制器：齐纳二极管
 . 输出端方式：16点1公共端(弹簧夹接线端子1线式)
 [标准响应时间] 1ms
 [占用站数] 1站分配32点(使用32点)

三菱CC-Link IE_NZ2MF2S1-32DT价格,NZ2MF2S1-32DT外部连接,NZ2MF2S1-32DT用户手册
